GD-HDT成孔成槽质量检测仪


产品介绍

GD-HDT成孔成槽质量检测仪



武汉固德科技有限公司研发生产的GD-HDT成孔成槽质量检测仪是设计先进、制造精良的高科技产品,各项性能指标均达到先进水平。

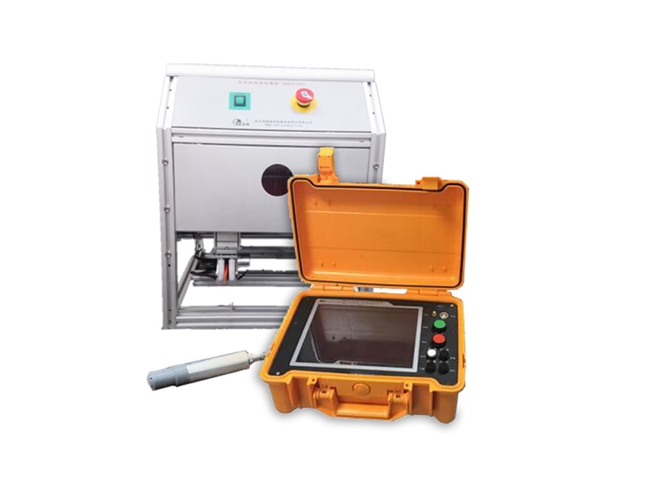

GD-HDT成孔成槽质量检测仪由检测仪主机、超声探头、深度测量装置和提升机构组成。超声探头、深度测量装置和提升机构集成在线架上,由两根钢丝绳牵引。主机与线架间通过连接电缆连接。超声探头在提升装置的控制下从孔口匀速下降,深度测量装置测取探头下放的深度并传到主机,主机根据设定的时间间隔控制超声发射探头发射超声波并同步启动计时,主机根据设定的采样延时和采样率启动高速高精度信号采集器采集超声信号。由于泥浆的声阻抗远小于土层(或岩石)介质的声阻抗,超声波几乎从孔壁产生全反射,反射波经过泥浆传播后被接收换能器接收,反射波到达的时间即为超声波在孔内泥浆中的传播时间,通过传播时间计算超声换能器与孔壁的距离,从而计算该截面的孔径值和垂直度。超声波速通过孔口标定获得或经验值设定。


应用领域

  1. 钻孔灌注桩成孔孔径、垂直度和坍塌倾斜方位检测

  2. 地下连续墙成槽槽宽、垂直度和坍塌倾斜方位检测


仪器特点

  1. 系统采用高强度钢丝进行探头导向与提升,同时研发的线缆自适应异步收放系统,既能有效保护信号电缆,又大大减小了绞车的体积。

  2. 系统采用220V/380V两种供电方式,并内置稳压装置,适应各种工地环境,主机采用内置锂电池,有效防止现场突然掉电导致的数据丢失。

  3. 系统绞车体积业内最小,普通家用轿车后备箱可以轻松装载,并且集成了独创的探头自动锁止装置,可以很好的保护测试探头,有效的降低了系统的运输和测试条件,给检测过程带来了极大的方便。

  4. 采用工业级工控主板,内置自主定制的专有低功耗嵌入式系统,稳定可靠,系统采用宽温设计,可以适应各种工作环境。

  5. 采用独特的信号处理方式,解决现场复杂的电磁环境对信号的干扰,并且配合自主研发的首波判读算法,确保现场测试信号的稳定、可靠、精准。

  6. 超声探头盲区小,功率大,适应能力强。探头最小可探测孔径(槽宽)320mm,******可探测孔径(槽宽)7200mm,******泥浆比重可达1.3,适合几乎所有工程成孔成槽的检测。

  7. 系统实现高度智能化,在测试过程中自动实现探头提升和下降,实时显示波形图、桩形图(包括每个测点的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度),并且现场可以直接输出打印结果。

  8. 系统具有自校正功能,根据孔口孔径值或槽口宽度值,自动对测试系统进行校准,保证测试结果准确可靠。


软件特点


  1. 业界首创树型结构文件管理,分析管理更加方便。

  2. 实时显示波形图、桩形图(包括每个测点的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度)。

  3. 实时一键调整增益、延时等数据。

  4. 高度智能化,在测试过程中自动实现探头提升和下降。

  5. 专有智能判读算法,声时判读误差小于0.5% 。

  6. 操作界面简单,步骤更加优化,检测效率高。

  7. 成孔质量情况可生成三维模型。

产品参数

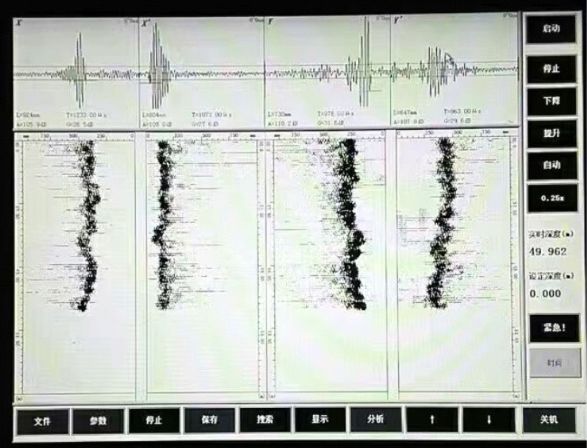

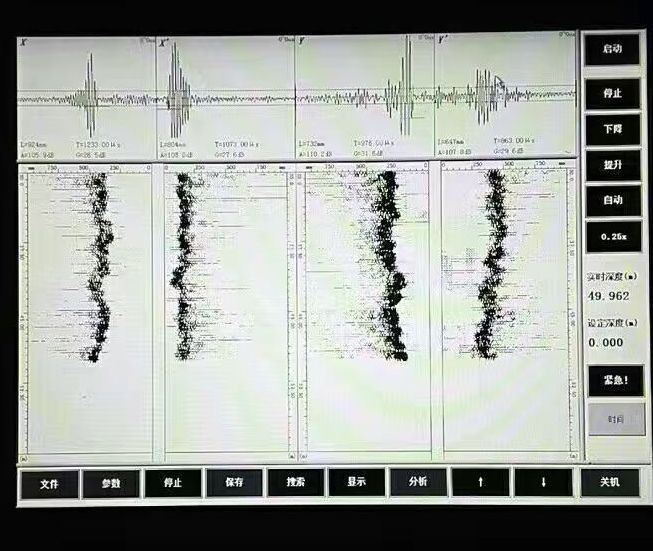

实测图:
