4D超高清全智能孔内电视，你想不到的深孔高清探测，你想要的全孔探测
4D超清全智能孔内电视的前世今生
孔内电视的始祖：
20世纪70年代末，原长办物探队研制了中国国内首台钻孔彩色电视。随着电子技术、计算机技术及图像处理技术的发展，钻孔电视设备由笨重复杂到轻便一体化，采集的信号也由原来的模拟信号磁带记录发展为数字信号采集并直接由相应的图像处理软件进行处理。尽管如此，其主要设备组成和工作原理变化不大。钻孔电视系统主要包括：井下摄像头、地面控制器、传输电缆、录像机、监视器、绞车、绞架等
固德孔内电视‘’后起之秀‘’：
钻孔电视设备随着科技的发展由笨重复杂到轻便一体化，采集的图像也由原来的模拟信号磁带记录发展为国内清晰度高，技术先进的孔内360°（全孔观测）图像成像，对所有的观察物都能全方位，全柱面的观测（垂直孔＼水平孔＼斜孔＼俯、仰角孔）。并突破了以前的钻孔电视在水平孔和斜孔中对有关地质参数观测定量难的这一技术难题，直接由相应的图像处理软件进行处理。尽管如此，其主要设备组成和工作原理变化不大。钻孔电视系统主要包括：2300万高清摄像头、地面控制器、抗拉传输电缆、平板操作、自动放线器、绞架三脚架等
4D超高清全智能孔内电视检测原理
孔内电视的基本原理是将摄像头和带有自动调节光圈的广角镜头装进防水承压舱里然后放入需监测的孔内，将拍摄到的孔壁四周及下部的全景图像通过电缆传送到地面监视器显示，监测人员就可实时观看孔壁四周的图象，同时由录像机记录下整个检测过程的图像，高度智能化，在测试过程中自动实现探头提升和下降，及全孔视频图像的实时展开，具备全程摄像录像回放功能，经电缆、电子传输设备传输到主机。传输的信号包括视频信号和光电脉冲信号。主机将视频信号和计数脉冲合成并分两路输出，一路输出到录像机将合成信号记录在磁带上，另一路输出到监视器屏幕上显示图像信号和深度。
应用领域
l 岩土工程：观测孔内的结构图，如破碎带的位置、厚度，各种裂隙的厚度、走向等，同时编录地质柱状图。
l 矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角。
l 煤矿等矿山：观测和定量分析煤层等矿体走向、厚度、倾向、倾角、层内夹矸及与顶板岩层的离层裂缝程度等
l 混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度。
l 桩基：观测管桩内的各种异常和缺陷，定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等。
l 地下管道：观察管道内容物，定量分析管道裂隙及破碎，断裂位置、长度及走向等。
l 水井维修：检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。
为什么是国内技术先进的孔内成像产品
4D超高清全智能孔内电视是一部国内先进的孔内电视，仪器的稳定性好，图像清晰真实，测速快，是常规仪器的3-5倍，还能还原成岩心实物图。
l 采用一体机结构设计。
l 国内少有的深孔电视，测孔深度可达2000米。
l 高清探头：2300万数字摄像头，图像清晰、色彩逼真。
l 全程视频可见探头在孔内的实时状况
l 方位准确：方位精度±0.1°。
l 速度快，效率高。每分钟测速5-20米。
l 先进的自动放线器，下放速度快慢可控可调。速度可以自由设定，改变了以前人工操作，下放速度不均匀，造成图像时好时坏的现象。
l 超细抗拉电缆：抗拉性强，信号传输快。01-D5号电缆是自主研发的专用电缆。电缆的直径仅5mm，100米重2.6kg。是目前国内孔内电视中极细的电缆，比其他厂家的电缆的重量减轻75%，方便运输和现场使用。
l 一机多用：既能测量浅孔，也能测量2000米以内的深孔；既能测量垂直孔，也能测量斜孔、平面孔、朝天孔。解决了其它厂家单机单用，不能通用，仪器只能测量垂直孔不能测量斜孔等使用局限性。
l 性能稳定：仪器的设计合理，整个仪器组件很少，所以故障少，仪器性能稳定。
l 操作简单。整个仪器的操作步骤只需要点击几下按钮。工程人员只需要简单培训，即可熟练操作。

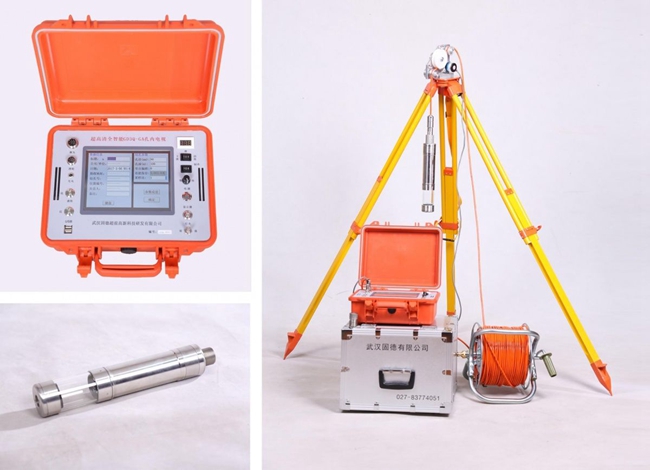

4D超高清全智能孔内电视介绍

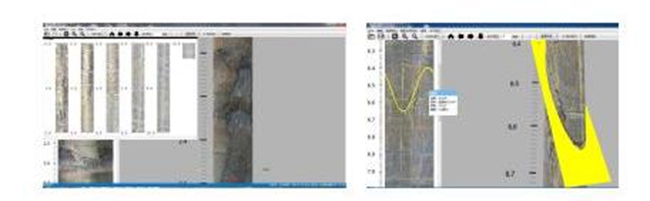

4D超高清全智能孔内电视软件特点
软件功能齐全，而且人性化。资料齐全，测孔结束资料即可随机生成，即可文字也可表格，也可PDF说明
集成高效图像处理算法，自动角度和深度校正，自动提取剖面图，全景视频图像和平面展开图像实时呈现，图像清晰逼真。
具备全程成像和同步录像功能。
360°浏览孔内任意部位的真实产状，图像可以在任意角度直观。
4D成图，可以实现完整的（1;1）电子岩心，取代传统的钻孔岩心。
专业化的图像“MTV”格式，可以完整的保留钻孔和操作人员的所有信息，做到不缺失、不遗漏。

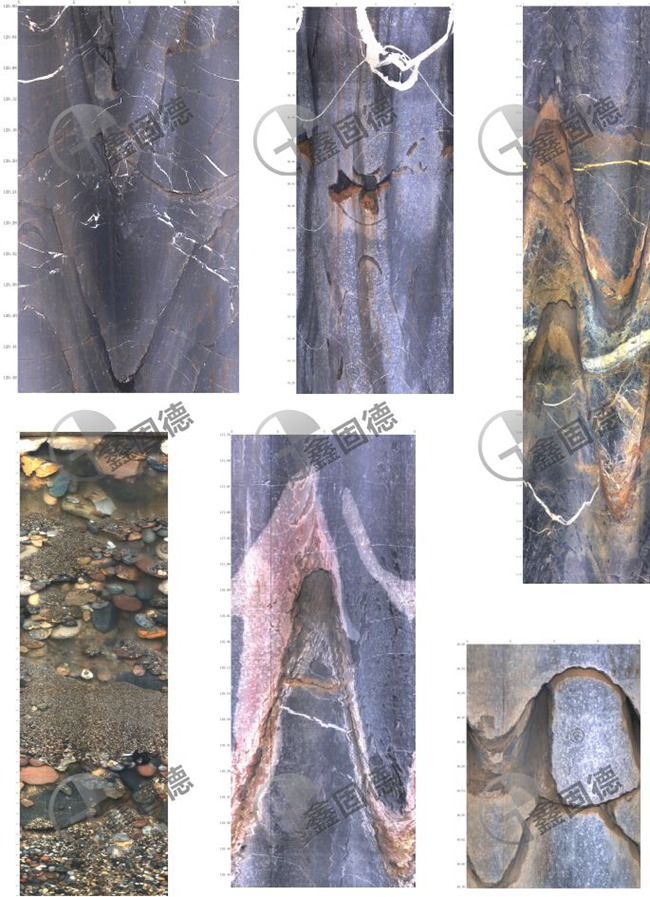

实测图展示
